IH不銹鋼防爆化工離心泵結構分析圖

時間:2018-3-14 9:22:24來源:http://wnmmt.cn作者:弘凌泵閥

IH不銹鋼防爆化工離心泵結構

IH不銹鋼防爆化工離心泵結構

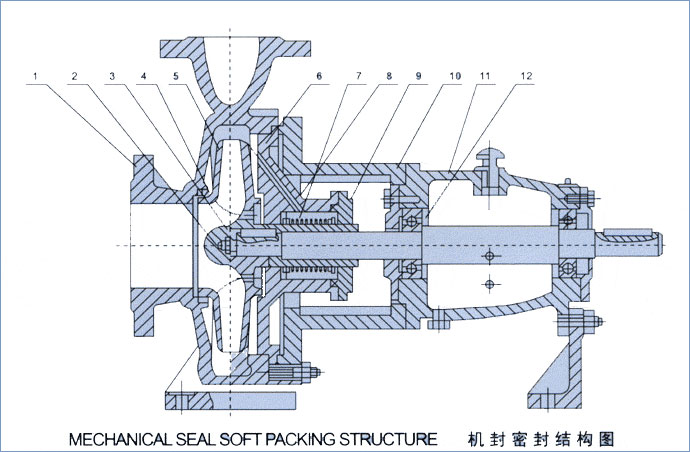

IH型化工泵結構圖1、泵體2、葉輪螺母3、止動墊圈4、密封環5、葉輪6、泵蓋7、機械密封8、填料壓蓋9、軸套10、中間托架11、懸架12、泵軸

IH化工泵的結構特點:

泵蓋通過止口固定在中間支架上,然后通過泵體與中間支架止口的聯接把泵蓋夾緊在中間,泵體是軸向吸入,徑向排出,腳支承式,可直接固定在底座上。懸架部件通過止口固定固定在中間支架上,并用懸架支架支撐在底座上。為拆卸方便,設計了加長聯軸器,檢修時可以不拆卸進出口聯接管路,泵體和電動機。只需拆下聯軸器的中間聯接件,即可退出轉子部件進行檢修。這是國際上通用的一種結構形式。

IH化工泵的旋轉方向:

泵通過加長聯軸器由電動機直接驅動,從電動機端看,按順時針方向旋轉。

IH化工泵的軸封型式:

填料密封:泵蓋內設有填料函,采用軟填料密封,填料函內可通入有一定壓力的水,供密封冷卻,潤滑、清洗用。

機械密封:單端面機械密封和雙端面機械密封兩種型式,密封腔內通入一定壓力的水,沖洗磨擦兩端面,同時起冷卻作用。


泵的密封型式采用填料密封或機械密封,由用戶根據需要適用,同時根據需要允許采用適合于ISO3069規定的密封空腔尺寸和其他結構的軸封型式,如帶波紋管的機械密封和付葉輪密封等等。

IH型化工泵輸送介質溫度為-20℃~105℃,需要時采用雙端面密封冷卻裝置,可輸送介質溫度為20℃~+280℃。適用于化工、石油、冶金、電力、造紙、食品、制藥、環保、廢水處理和合成纖維等行業用于輸送各種腐蝕 的或不允許污染的類似于水的介質。

IH型系列泵的性能范圍:

流量Q:6.3~400m3/h

揚程H:5~132m

轉速n:2900、1450r/min

配帶功率:0.55~110KW

進口直徑:50~200mm

高工作壓力:1.6Mpa

IH型系列泵有29個基本型,其中22個雙速(2900、1450r/min)經過A、B兩種型式的葉輪直徑切割變型后,達112個規格。感謝您訪問弘凌網站wnmmt.cn,如有任何泵閥方面的問題我們一定會盡心盡力為您提供優質的服務。
