GW型無堵塞污水式管道泵使用條件

時間：2018-3-17 15:58:37來源：http://wnmmt.cn作者：弘凌泵閥

【GW型無堵塞污水式管道泵】產品簡介：

GW型管道式無堵塞排污泵是弘凌泵業根據用戶實際的要求以及安裝使用條件、方式的不同，結合本廠多年的實際經驗，在WQ型潛水式排污泵的基礎上進行合理優化設計而成，本系列產品具有安裝使用方便，結構合理，同時也避免了因機械密封漏水而造成電機燒毀的弊病。

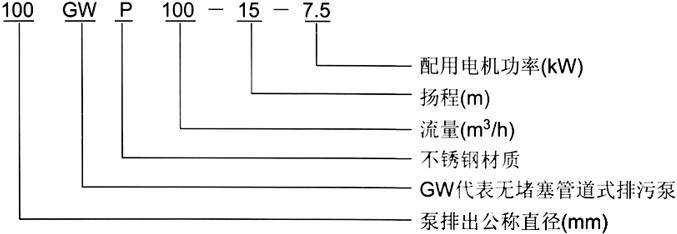

【GW型無堵塞污水式管道泵】型號意義：

【GW型無堵塞污水式管道泵】使用條件：

    A、GW型無堵塞污水式管道泵的使用環境溫度≤40℃，濕度≤95％；海拔高度≤1000米，超過時應在訂貨時提出。
    B、介質溫度不超過60℃，介質重度為1～1.3kg/dm3。
    C、鑄鐵材質的使用范圍這PH5～9。
    D、1Crl8Ni9Ti不銹鋼材質可使用一般腐蝕性介質。
    E、使用環境海拔高度不超過1000米，超過時應在訂貨時提出，以便為您提供更可靠的產品。
    注：用戶如有特殊的溫度、介質等要求，請在訂貨時注明輸送介質的詳細情況，以便本單位提供更為可靠之產品。

【GW型無堵塞污水式管道泵】主要用途：

GW型無堵塞污水式管道泵按裝方便，用途廣泛即可作一般管道泵為高層建筑加壓送水之用，又可輸送含有顆粒纖維污水，除適用輸送污水外，還適用于作疏水泵，過濾沖洗冷凝循環泵等。該系列泵采用獨特葉輪結構和新型機械密封，能有效地輸送含有固體物和長纖維。葉輪與傳統葉輪相比，該泵葉輪采用單流道或雙流道形式，它類似于一截面大小相同的彎管，具有非常好的過流性，配以合理的蝸室，使得該泵具有效率高、葉輪經動靜平衡試驗，使泵在運行中無振動。
   1、工廠、商業單位嚴重污染廢水的排放。
   2、城市污水處理廠排放系統。
   3、住宅區的污水排水系統。
   4、醫院、賓館、高層建筑污水排放。
   5、地鐵、地下室、人防系統排水站。
   6、市政工程、建筑工地中稀泥漿的排放。
   7、自來水公司、廠的給水裝置系統。
   8、養殖場污水排放或農村沼氣池、農田灌溉。
   9、勘探礦山及水處理設備配套附機。
   10、水利工程給水排水適用。

【GW型無堵塞污水式管道泵】產品特點：

1、GW型無堵塞污水式管道泵與電機直聯同軸，屬機電一體化產品，結構緊湊，性能穩定。
2、大流道抗堵塞水力部件設計，大大提高污物通過能力，能有效通過泵口徑的5倍纖維物質和直徑為泵口徑約50%的固體顆粒。
3、設計合理，配套電機合理，效率高，噪音低，節能效果顯著。
4、機械密封采用硬質耐磨碳化鎢，具有耐用、耐磨等特點，可以使泵安全連續運行8000小時以上。
5、GW型無堵塞污水式管道泵為立式結構，進出口中心線在同一水平線上，且進出口法蘭規格相同，安裝拆卸十分方便。
6、占地面積小，無需建機房，可節省大量基建費用；在電機風葉端加上防護罩，整機可置于室外工作。

【GW型無堵塞污水式管道泵】性能參數：

型號	口徑	流量	揚程	轉速	電機功率	效率
型號	mm	m3/h	M	r/min	kw	%
25-8-22-1.1	25	8	22	2900	1.1	45
32-12-15-1.1	32	12	15	2900	1.1
40-15-15-1.5	40	15	15	2900	1.5	54
40-15-30-2.2	40	15	30	2900	2.2	54
50-20-7-0.75	50	20	7	2900	0.75	51
50-10-10-0.75	50	10	10	2900	0.75	52
50-20-15-1.5	50	20	15	290	1.5	53
50-15-25-2.2	50	15	25	2900	2.2	54
50-18-30-3	50	18	30	2900	3	55
50-40-15-4	50	40	15	2900	4	55
50-25-32-5.5	50	25	32	2900	5.5	55
50-20-40-7.5	50	50	20	2900	7.5	58
65-25-15-2.2	65	25	15	2900	2.2	50
65-37-13-3	65	37	13	2900	3	57
65-25-30-4	65	25	30	2900	4	61
65-30-40-7.5	65	30	40	2900	7.5	56
65-35-50-11	65	35	50	2900	11	45
65-35-60-15	65	35	60	2900	15	65
80-60-13-5.5	80	60	13	2900	5.5	67
80-40-7-2.2	80	40	7	1450	2.2	59
80-43-13-3	80	43	13	2900	3	70
80-40-15-4	80	40	15	2900	4	61
80-65-25-7.5	80	65	25	2900	7.5	63
100-80-10-4	100	100	10	1450	4	65
型號	口徑	流量	揚程	轉速	電機功率	效率
型號	mm	m3/h	M	r/min	kw	%
100-110-10-5.5	100	110	10	1450	5.5	65
100-100-15-7.5	100	100	15	1450	7.5	68
100-80-20-7.5	100	80	20	1450	7.5	65
100-100-25-11	100	100	25	1450	11	70
100-100-30-15	100	100	30	1450	15	65
100-100-35-18.5	100	100	35	1450	18.5	68
125-130-15-11	125	130	15	1450	11	72
125-130-20-15	125	130	20	1450	15	75
150-145-9-7.5	150	145	9	1450	7.5	76
150-180-15-15	150	180	15	1450	15	69
150-180-20-18.5	150	180	20	1450	18.5	72
150-180-25-22	150	180	25	1450	22	78
150-130-30-22	150	130	30	1450	22	78
150-180-30-30	150	180	30	1450	30	78
150-200-30-37	150	200	30	1450	37	73
200-300-7-11	200	300	7	980	11	66
200-250-11-15	200	250	11	1450	15	64
200-250-15-18.5	200	250	15	1450	18.5	73
200-400-10-22	200	400	10	1450	22	75
200-400-13-30	200	400	13	14501	30	76
200-300-15-22	200	300	15	1450	22	76
200-250-22-30	200	250	22	1450	30	71
200-350-25-37	200	350	25	1450	37	71
200-400-30-45	200	400	30	1450	45	74
型號	口徑	流量	揚程	轉速	電機功率	效率
型號	mm	m3/h	M	r/min	kw	%
250-600-9-30	250	600	9	980	30	78
250-600-12-37	250	600	12	1450	37	76
250-600-15-45	250	600	15	1450	45	73
250-600-20-55	250	600	20	1450	55	73
250-600-25-75	250	600	25	1450	75	71
300-800-12-45	300	800	12	980	45	74
300-480-15-45	300	480	15	1450	45	66
300-800-15-55	300	800	15	1450	55	73
300-600-20-55	300	600	20	1450	55	73
300-800-20-75	300	800	20	1450	75	75
300-950-20-90	300	950	20	1450	90	76
300-1000-25-110	300	1000	25	1450	110	76
300-1100-10-55	300	1100	10	1450	55	73
350-1500-15-90	350	1500	15	740	90	87
350-1200-18-90	350	1200	18	980	90	85
350-1100-28-132	350	1100	28	980	132	84
350-1000-36-160	350	1000	36	980	160	84
400-1760-7.5-55	400	1760	7.5	980	55	83
400-1500-10-75	400	1500	10	980	75	86
400-2000-13-110	400	2000	13	980	110	84
400-2000-15-132	400	2000	15	980	132	83
400-1700-22-160	400	1700	22	980	160	83
400-1500-26-160	400	1500	26	980	160	84
型號	口徑	流量	揚程	轉速	電機功率	效率
型號	mm	m3/h	M	r/min	kw	%
400-1700-30-200	400	1700	30	980	200	86
400-1800-32-250	400	1800	32	980	250	82
500-2500-10-110	500	2500	10	740	110	85
500-2600-15-160	500	2600	15	740	160	84
500-2400-22-220	500	2400	22	740	220	85
500-2650-24-250	500	2650	24	740	250	85

【GW型無堵塞污水式管道泵】檢查與維修：

1.GW型無堵塞污水式管道泵在使用前應檢查電機繞組對機殼的絕緣電阻，如低于0.5兆歐，剛必須將定子烘干，待絕緣電阻升高后方可使用。
2.泵體進口處的葉輪與油封之間間隙如超過2mm時應更換耐磨油封。
3.當GW型無堵塞污水式管道泵密封出現漏水時，應及時更換密封件，更換時先將靜密封裝平裝實，再將動密封裝在軸上即可。
4.更換葉輪時，應用拉力器拉出，不能用錘子猛打，以免破壞軸度。
