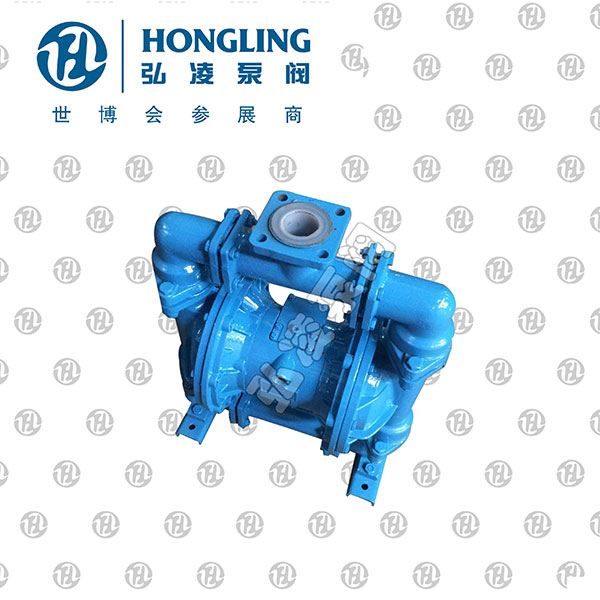

QBYC-F46襯氟氣動隔膜泵
襯氟氣動隔膜泵產品概述
QBY-CF46系列襯氟氣動隔膜泵是目前國內新穎的一種采用壓縮空氣為動力源，通過氣閥往復運動分配空氣，帶動隔膜擠壓輸送介質的容積式泵，該泵集雜質泵、自吸泵、泥漿泵、屏蔽泵、潛水泵等輸送機械的優點。該系列產品以優質HT200鑄鐵為外殼，具有良好的物理性能，以聚四氟乙烯為內襯材料，可適用于除熔融態堿鹽以外的任何酸、堿及各類有機溶劑，應用范圍極其廣泛系列泵具有結構美觀，良好的物理抗性，經久耐用等特點，對于各種腐蝕性液體、帶顆粒、高粘度、易揮發、易燃、易爆、劇毒的液體、陶瓷釉漿、果漿、膠水、油輪倉底油回收、臨時倒罐等液體均能予以抽光吸盡，尤其可以解決葉片式泵的跑、冒、滴、漏及不允許空轉等問題，該系列產品可利用普通干凈的工業氣或儀表氣，在0.1公斤的低壓下啟動，在正常輸送狀況下節約用氣量30%以上，是新一代的節能性泵種，具有良好的市場前景。其性能參數與德國的WLLDENPUMPS、美國的MARIOWPUMPS相近。
襯氟氣動隔膜泵使用場合
1.泵吸花生醬、泡菜、土豆泥、小紅腸、果醬、蘋果醬、巧克力等。
2.泵吸油漆、樹膠、顏料。
3.粘合劑和膠水、全部種類可用泵吸取。
4.各種瓦、瓷、磚器及陶器釉漿。
5.油井鉆好后，用泵吸沉積物及灌漿。
6.泵吸各種乳劑和填料。
7.泵吸各種污水。
8.用泵為油輪，駁船清倉吸取倉內污水。
9.啤酒花及發酵粉稀漿、糖漿、糖蜜。
10.泵吸礦井、坑道、隧道、選礦、礦渣中的積水。泵吸水泥灌漿及灰漿。
11.各種橡膠漿。
12.各種磨料、腐蝕劑、石油及泥漿、清洗油垢及一般容器。
13.各種劇毒、易燃、易揮發液體。
14.各種強酸、強堿、強腐蝕液體。
15.各種高溫液體高可耐150℃。
16.作為各種固液體分離設備的前級送壓裝置
襯氟氣動隔膜泵工作原理及設計特點
1、壓縮空氣為動力。
2、是一種由膜片往復變形造成容積變化的容積泵，其工作原理近似于柱塞泵，由于隔膜泵工作原理的特點，因此隔膜泵具有以下特點:
（1）泵不會過熱：壓縮空氣作動力，在排氣時是一個膨脹吸熱的過程，氣動泵工作時溫度是降低的，無有害氣體排出。
（2）不會產生電火花：氣動隔膜泵不用電力作動力，接地后又防止了靜電火花
（3）可以通過含顆粒液體：因為容積式工作且進口為球閥，所以不容易被堵。
（4）對物料的剪切力極低：工作時是怎么吸進怎么吐出，所以對物料的攪動小，適用于不穩定物質的輸送
（5）流量可調節，可以在物料出口處加裝節流閥來調節流量。
（6）具有自吸的功能。
（7）可以空運行，而不會有危險。
（8）可以潛水工作。
（9）可以輸送的流體極為廣泛，從低粘度的到高粘度的，從腐蝕性得到粘稠的。
（10）沒有復雜的控制系統，沒有電纜、保險絲等。
（11）體積小、重量輕，便于移動。
（12）無需潤滑所以維修簡便，不會由于滴漏污染工作環境。
（13）泵始終能保持高效，不會因為磨損而降低。
（14）百分之百的能量利用，當關閉出口，泵自動停機，設備移動、磨損、過載、發熱
（15）沒有動密封，維修簡便避免了泄漏。工作時無死點。
襯氟氣動隔膜泵性能參數
|
型號 |
流量 |
揚程 |
出口 |
吸程 |
大允許 |
大供 |
大空氣 |
材料 |
|
流體襯氟 |
||||||||
|
QBY-10CF46 |
0～0.8 |
0～50 |
6 |
5 |
1 |
7 |
0.3 |
★ |
|
QBY-15 CF46 |
0～1 |
0～50 |
6 |
5 |
1 |
7 |
0.3 |
★ |
|
QBY-25 CF46 |
0～2.4 |
0～50 |
6 |
7 |
2.5 |
7 |
0.6 |
★ |
|
QBY-40 CF46 |
0～8 |
0～50 |
6 |
7 |
4.5 |
7 |
0.6 |
★ |
|
QBY-50 CF46 |
0～12 |
0～50 |
6 |
7 |
8 |
7 |
0.9 |
★ |
|
QBY-65 CF46 |
0～16 |
0～50 |
6 |
7 |
8 |
7 |
0.9 |
★ |
|
QBF-80 CF46 |
0～24 |
0～50 |
6 |
7 |
10 |
7 |
1.5 |
★ |
|
QBY-100 CF46 |
0～30 |
0～50 |
6 |
7 |
10 |
7 |
1.5 |
★ |
襯氟氣動隔膜泵-安裝尺寸表
|
型號 |
A |
B |
D1 |
D2 |
C |
H |
H1 |
H2 |
DN1 |
DN2 |
n-d1 |
n-d2 |
m-d3 |
Φ1 |
Φ2 |
E |
n-d4 |
進氣 |
重 |
|
QBY-10 |
156 |
/ |
/ |
/ |
156 |
254 |
40 |
235 |
G3/8" |
G3/8" |
/ |
/ |
6-Φ9 |
/ |
/ |
/ |
2-Φ9 |
8 |
7 |
|
QBY-15 |
156 |
/ |
/ |
/ |
156 |
254 |
40 |
235 |
G1/2" |
G1/2" |
/ |
/ |
6-Φ9 |
/ |
/ |
/ |
2-Φ9 |
8 |
10 |
|
QBY-25 |
210 |
160 |
/ |
/ |
335 |
420 |
35 |
370 |
1" |
/ |
4-Φ11 |
4-Φ11 |
8-Φ9 |
/ |
/ |
60 |
4-Φ12 |
10 |
25 |
|
QBY-40 |
220 |
160 |
90 |
100 |
278 |
610 |
78 |
540 |
40 |
32 |
4-Φ13.5 |
4-Φ13.5 |
8-Φ9 |
90 |
100 |
96 |
4-Φ12 |
10 |
50 |
|
QBY-50 |
340 |
230 |
110 |
110 |
420 |
802 |
70 |
690 |
50 |
50 |
4-Φ13.5 |
4-Φ13.5 |
8-Φ11 |
110 |
110 |
145 |
4-Φ17.5 |
12 |
120 |
|
QBY-65 |
340 |
230 |
130 |
130 |
420 |
802 |
70 |
690 |
65 |
65 |
4-Φ13.5 |
4-Φ13.5 |
8-Φ11 |
130 |
130 |
145 |
4-Φ17.5 |
12 |
120 |
|
QBY-80 |
340 |
240 |
150 |
150 |
450 |
950 |
90 |
850 |
80 |
80 |
4-Φ17.5 |
4-Φ17.5 |
8-Φ14 |
150 |
150 |
160 |
4-Φ17.5 |
14 |
300 |
|
QBY-100 |
340 |
240 |
170 |
170 |
450 |
950 |
100 |
850 |
100 |
100 |
4-Φ17.5 |
4-Φ17.5 |
8-Φ14 |
170 |
170 |
170 |
4-Φ17.5 |
14 |
300 |
襯氟電動隔膜泵性能范圍
流量：0-20m3/h；
揚程：30m；
功率：0.37-4kw；
轉速：1450r/min；
口徑：25-65mm；
溫度：-15-+150℃；
自吸高度：5-7m
襯氟電動隔膜泵使用范圍
1.泵吸花生醬、泡菜、土豆泥、小紅腸、果醬、蘋果醬、巧克力等。
2.泵吸油漆、樹膠、顏料。
3.粘合劑和膠水、全部種類可用泵吸取。
4.各種瓦、瓷、磚器及陶器釉漿。
5.油井鉆好后，用泵吸沉積物及灌漿。
6.泵吸各種乳劑和填料。
7.泵吸各種污水。
8.用泵為油輪，駁船清倉吸取倉內污水。
9.啤酒花及發酵粉稀漿、糖漿、糖蜜。
10.泵吸礦井、坑道、隧道、選礦、礦渣中的積水。泵吸水泥灌漿及灰漿。
11.各種橡膠漿。
12.各種磨料、腐蝕劑、石油及泥漿、清洗油垢及一般容器。
13.各種劇毒、易燃、易揮發液體。
14.各種強酸、強堿、強腐蝕液體。
15.各種高溫液體高可耐150℃。
16.作為各種固液體分離設備的前級送壓裝置
襯氟電動隔膜泵性能曲線圖
襯氟電動隔膜泵性能參數表
|
型號 |
進出口徑 |
流量 |
揚程 |
吸程 |
大允許通過顆粒φ(mm) |
電機功率KW |
|
DBY-25CF46 |
25 |
3.5 |
30 |
4 |
2.5 |
1.5 |
|
DBY-40CF46 |
40 |
4.5 |
30 |
4 |
4.5 |
2.2 |
|
DBY-50CF46 |
50 |
6.5 |
30 |
4.5 |
8 |
4 |
|
DBY-65CF46 |
65 |
8 |
30 |
4.5 |
8 |
4 |
襯氟電動隔膜泵安裝尺寸圖
襯氟電動隔膜泵-安裝尺寸表
