潛沒式化工泵揚程的測量計算
時間：2012-3-12 22:43:06來源：http://wnmmt.cn作者：弘凌泵閥

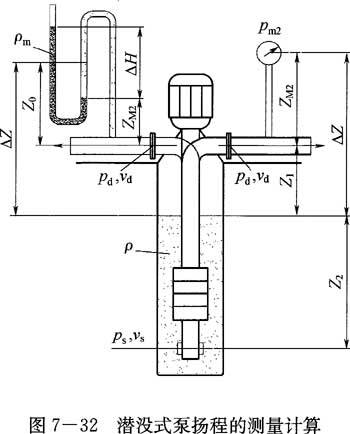

①用壓力表讀數計算揚程由圖7-32所示
ps/ρg=Z2-vs2/2g pd/ρg=PM/ρg+ZM2
pd/ρg-ps/ρg=pM/ρg+ZM2-Z2+vs2/2g
將上式代人泵的揚程的表達式
H=(Z2-Z1)+(pd/ρg-ps/ρg)+(vd2/2g-vs2/2g)=(ZM2+Z1)+pM/ρg+vd2/2g
得到
H=ΔZ+PM/ρg+vd2/2g
式中的△Z是出口測壓表0位到液面的高度，測壓表。位在液面下方時△Z為負值。
②用水銀柱壓力計讀數計算揚程
Pd-ρg ZM2=ρMg△H
pd/ρg=ρM△H/ρ+ZM=ρM△H-0.5△H+(ZM+0.5△H)= (ρM-0.5ρ) △H/ρ+Z0
假如ρ為清水pd/ρg=13.1△H+Z0
Z0是兩側水銀柱水平的0位至泵出口的高度，同樣
H=(Z1+Z2)+(13.1△H+Z0-Z2+vs2+vs2/2g)+(vd2/2g-vs2/2g)= △Z+13.1△H+vd2/2g
式中的△Z是水銀差壓計靜止0位到液面高度，0位在液面下方時△Z為負值。
